Rozhraní DALI

Rozhraní (interface) DALI zařízení Controller CB02 – LAN, Controller CB02 – LAN + RF

  • Controller CB02 má k dispozici 1 konfigurovatelnou linku DALI.
  • Linka DALI má zabudovanou ochranu ESD.
  • Linka DALI má isolační napětí 1500 V.
  • Linka je plně konfigurovatelná.
  • Linku lze zatížit maximálně 64 zařízeními. Kontaktujte nás V případě požadavku na větší množství.

Před použitím linky DALI je nutné znát konfiguraci instalovaných zařízení. Je nutné znát číslo zařízení a zda se jedná o skupinu či nikoliv. Linka je určena pro řízení DALI a neobsahuje zdroj pro DALI linku.

Zařízení DALI lze pomocí Controller CB02 ovládat a řídit dvěma způsoby:

  • Pokud má Controller CB02 integrován RF modul lze v jednotlivých záznamech po vytvožení spojení v MRF mezi RF tlačítky a Controllerem CB02 ovládat zařízení na DALI lince RF tlačítky systému xComfort. Současně s tím má Controller CB02 spojení s řídící jednotkou Smart Managerem a lze tato zařízení ovládat a řídit z této řídící jednotky s pokročilejšími funkcemi.
  • Pokud nemá Controller CB02 integrován RF modul ovládání a řízení probíhá jen přes řídící jednotkou Smart Manager a lze tato zařízení ovládat a řídit z této řídící jednotky s pokročilejšími funkcemi.
  • Před integrací DALI zařízení je nutné všechna zařízení na lince předem nakofigurovat pomocí zařízení DALI Master Configurátor

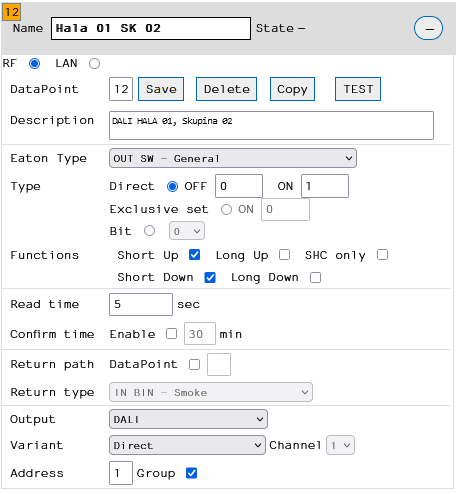

Příklad vytvoření nového záznamu v Controlleru CB02 s RF modulem a bezdrátovými RF tlačítky

DALI ovládání RF tlačítkem

Popis:

  • Spojení mezi RF tlačítkem a Controllerem CB02 je vytvořeno v MRF programu datovým bodem číslo 12
  • Pro ovládání je zvolen spínací aktor (OUT SW - General) s příkazem zapnout a vypnout (Direct 0 OFF, Direc 1 ON)
  • Funkce pro RF tlačítko je zvolená jako krátký stisk nahoru a krátký stisk dolu (Short UP, Short Down)
  • Ovládáme skupinu zařízení DALI v hale číslo 1 na adrese 1 (příklad současného ovládání 5 světel ve skupině na adrese 1)



Příklad vytvoření nového záznamu v Controlleru CB02 s RF modulem a Smart Managerem

DALI ovládání Smart Managerem

Popis:

  • Spojení mezi Smart Managerem a Controllerem CB02 je vytvořeno LAN sítí
  • Ve Smart Manageru se vytvoří Virtuální Binární výstup s názvem HALA 01 SK 02 a stiskem tlačítka v záznamu (SHC Select) se vybere tento virtuál
  • Pro ovládání je zvolen spínací aktor (OUT SW - General) s příkazem zapnout a vypnout (Direct 0 OFF, Direc 1 ON)
  • Jsou k dispozici pokročilé funkce - scény, makra, podmínky s návazností na celý systém xComfort
  • Komunikace je obousměrná, pokud někdo zapne DALI světla talčítkem stav se přenese do Smart Manageru
  • Ovládáme skupinu zařízení DALI v hale číslo 1 na adrese 1 (příklad současného ovládání 5 světel ve skupině na adrese 1)
