Osvětlení čím dál častěji dotváří tu správnou atmosféru pohody a používá se jako součást zařízení domu. Stmívání se stalo téměř přirozenou záležitostí.

Už jste přemýšleli kolik budete potřebovat vypínačů pro ovládání všech světel v obytné zóně pro osvětlení kuchyně, jídelního koutu a obývacího prostoru? Už přesně víte kam je umístíte a z kolika míst je budete ovládat? Jistě se shodneme na tom, že počet a umístění vypínačů se nejlépe stanoví až po nastěhování.

Dopřejte si moderní způsob chytré elektroinstalace EATON xComfort a ovládejte osvětlení pomocí světelných scén!

Ke vchodu do místnosti se umístí pouze jedno bezdrátové tlačítko - obvykle se 4mi tlačítkovými body, ze kterých se vyvolá požadovaná úroveň osvětlení jednotlivých světel tak, jak si právě přejete.

Lze si vybrat tu nejvhodnější atmosféru pro sledování televize, stolování nebo četbu.

Při odchodu z místnosti centrálně zhasnete všechna světla, některá i se zpožděním pomocí stmívací funkce a například při delším stisku tlačítka se zároveň spustí i rolety.

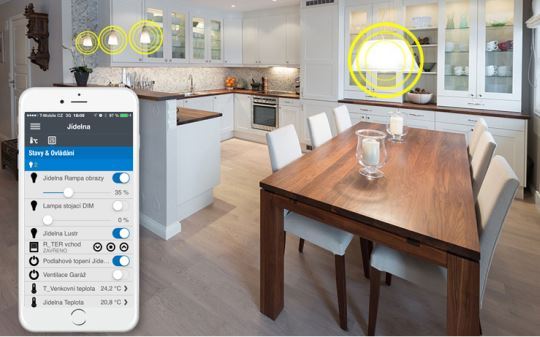

Nastavenou světelnou scénu můžete kdykoliv libovolně upravit. Jde to i z tabletu nebo ze smartphonu.

Pro ovládání světel z více míst se do místnosti doplní patřičný počet tlačítek tam, kde postupně vzniknou požadavky na ovládání. Jelikož jsou bezdrátová, bude to snadné, funkční a komfortní!

Několik dobrých rad pro návrh osvětlení v systému chytré elektroinstalace EATON xComfort:

• Světelné scény umožní ovládat všechna světla v místnosti najednou a to stiskem jediného tlačítka. Můžete je kdykoliv přizpůsobit.
• Zapnutí osvětlení nebo nastavení intenzity osvětlení bezdrátovými tlačítky, dálkovým ovládačem nebo dotykem na smartphonu či tabletu. Uložit si můžete právě svítící scénu - jak jednoduché.
• Bezdrátové tlačítko budete mít vždy po ruce - přímo vedle křesla nebo nalepené pod konferenčním stolkem.
• Stmívání osvětlení na požadovanou úroveň vytváří tu správnou atmosféru. Stmívat je možné i LED žárovky 230 V.
• Dekorační osvětlení realizujte pomocí LED pásků nebo barevných RGB pásků. Analogový aktor ovládá RGB PWM regulátor a ten vytváří požadovanou barvu.
• Pohybové senzory zhášejí a rozsvěcují světla například v koupelně, na chodbách a ve sklepě. Mohou být i bezdrátové.
• Orientační osvětlení chodby může být ovládané podle astrohodin. Rozsvítí se při západu slunce a zhasne při rozjasnění.
• Osvětlení domu, stejně jako vánoční stromek se rozsvítí v čase, kdy požadujete; třeba 10 minut po západu slunce, podle časového plánu nebo podle kalendáře.
• Centrální tlačítka na chodbě nebo také na nočním stolku zhasnou všechna světla v domě.
• Když nejste doma, spustí se simulace přítomnosti.
• Při alarmu se světla rozsvítí automaticky, venkovní mohou blikat pro upozornění na nebezpečí.

K ovládání osvětlení, zásuvek, spotřebičů a dalších elektrických zařízení máme k dispozici spínací aktory, které jsou rozděleny podle použití.

Spínací aktory

• RF Spínací aktory pro zátěž až 10A nebo 16A / 230 VAC (2300W nebo 3680W) (CSAU-01/01-10 nebo CSAU-01/01-16)
• RF Spínací aktory pro zátěž až 10A nebo 16A / 230 VAC (2300W nebo 3680W) s binárním vstupem (CSAU-01/01-10I nebo CSAU-01/01-16I)
• RF Spínací aktory pro zátěž až 10A nebo 16A / 230 VAC (2300W nebo 3680W) s binárním vstupem a měřením spotřeby (CSAU-01/01-10IE nebo CSAU-01/01-16IE)
• RF Spínací aktory bezpotenciálové pro zátěž až 8A / 230 VAC (CSAU-01/02)
• RF Spínací aktory bezpotenciálové  8 A / 230 VAC - s tlačítkovou funkcí (CSAU-01/04)
• RF Spínací aktor dvojpólové pro zátěž až 6A / 230V AC (spíná L a N) (CSAU-01/03)

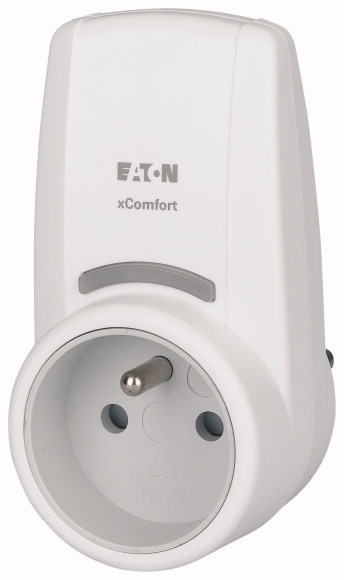

• RF Přenosná zásuvka se spínacím aktorem 12 A / 230 V AC, ochranný kolík, měření spotřeby (CSAP-01/E5-12E)

Binární vstup slouží k ovládání spínacího aktoru beznapěťovým spojením dvou vodičů jeho vstupu, například jakýmkoliv tlačítkem, nebo vypínačem.

Tlačítková funkce znamená sepnutí a následné rozepnutí. Využití naleznete především k ovládání ventilace, vratových systémů a dalších zařízení, kde je zapotřebí pouhé sepnutí s následným rozepnutím.

Hlavními funkcemi těchto spínacích aktorů je spínání osvětlení a zásuvek elektrických spotřebičů, ventilátorů a čerpadel, včetně ovládání vytápění, klimatizace a vzduchotechniky a to i například se zpožděním. V případě spínacích aktorů s tlačítkovou funkcí i ovládání modulových stmívačů. Nová technologie hybridního spínání v nule s možností ovládání klasickým tlačítkem, nebo vypínačem přes binární vstup, měření a zobrazení elektrické spotřeby elektrické energie spolu s možností bezdrátového ovládání pomocí dalších bezdrátových prvků, dělá ze spínacích aktorů xComfort bezkonkurenční prvky na trhu. Jejich ovládání bezdrátovými RF tlačítky, dálkovým ovladačem a v případě použití RF Smart Manageru i mobilním telefonem, tabletem, nebo počítačem se stává nenahraditelnou součástí tam, kde výrobci například vratových systémů nemají tyto možnosti. Přehled o stavu aktoru, zda je zapnuto, nebo vypnuto, zavřeno nebo otevřeno je nepostradatelnou funkcí v dnešní uspěchané době.

Ke stmívání, zapínání a vypínání jsou určeny stmívací aktory. Představujeme vám nejvyspělejší technologii na trhu v oboru stmívání - NEW RF SMART stmívače 250 a 500 W nové generace. Novinkou jsou rovněž NEW RF binární vstupy 230 V. Nové výrobky jsou již dostupné a lze je objednávat.

Stmívací aktory

• RF SMART stmívací aktory pro zátěž až 250W UNI (CDAU-01/04)
• RF SMART stmívací aktory pro zátěž až 250W UNI s 2x binárními vstupy (CDAU-01/04-I)
• RF SMART stmívací aktory pro zátěž až 250W UNI s měřením spotřeby (CDAU-01/04-E)
• RF SMART stmívací aktor vestavný pro zátěž až 250W UNI (CDAE-01/04)
• RF SMART stmívací aktor vestavný pro zátěž až 250W UNI s měřením spotřeby (CDAE-01/04-E)
• RF SMART stmívací aktor vestavný pro zátěž až 500W UNI s 2x binárními vstupy (CDAE-01/05-I)
• RF SMART stmívací aktor vestavný 500W UNI s měřením spotřeby (CDAE-01/05-E)
• RF Přenosná zásuvka se stmívacím aktorem 250 W / 230 V, ochranný kolík (CDAP-01/E5-1E)

Přenosné zásuvky se využívají k ovládání stojanových lamp a elektrických spotřebičů

• Smart stmívače bez problému stmívají všechny typy zátěí RLC - žárovky a halogenky 230 V, ale také stmívatelné LED žárovky a kompaktní úsporky 230 V! A pokud jste si koupili např. nestmívatelnou LED žárovku, stmívač ji umí ovládat v režimu ZAP/VYP, obdobně jako spínací aktor (už nemusíte nahrazovat stmívací aktor za spínací).
• Jsou vybaveny nejnovější inovativní technologií stmívání a řízení mají uzpůsobeno na vzestupné a sestupné hraně sinusovky napětí (leading edge / trailing edge). Pokud je zvolen DIM profil 1, pak detekce RLC zátěže je automatická, Proto nové SMART stmívače můžete také použít pro stmívání světelných zdrojů na malá napětí, která vyžadují konvenční nebo elektronický transformátor 230 V.
• Stmívače nelze použít pro stmívání zdrojů, které se neřídí fázovým řízením, jako jsou např. zářivky, LED panely nebo LED pásky na malé napětí, avšak dokoupením vhodného typu předřadníku, např. pro analogové aktory 0/10 V, 1-10 V) či digitální (DSI, DALI) lze řídit stmívání LED panelů, nebo LED pásků.
  • Jedním takovým příkladem je Stmívač dimLED, který je ovládán řídícím signálem 0 - 10V, nebo 1 - 10V. Tento řídící signál nám poskytne analogový aktor CAAE-01/01 pro signál 0 - 10V a CAAE-01/02 pro signál 1 - 10V. Tento smívač pracuje s výstupním napětím pro LED pásky v rozsahu 5 - 36V. Maximální zatížení je až 8A

• Vyrábějí se v provedení s montáží do instalační krabice (s hloubkou stmívače pouhých 18 mm) a ve vestavném provedení do rozváděče (rozměry modulu š x v x h, 150 x 35 x 28 mm).
• Jsou k dispozici pro tři nejběžnější aplikace použití - provedení stmívače CDAU-01/04 s bezdrátovým ovládáním, stmívač CDAU-01/04-I s dvěma binárními vstupy 230 V pro ovládání rovněž klasickým tlačítkovým spínačem, nebo vypínačem a stmívač CDAU-01/04-E s měřením spotřeby el. energie.
• Jsou vybeny elektronickou ochranou proti tepelnému přetížení a zkratu s automatickým návratem.
• Stmívání je lineární v celém rozsahu, který lze uživatelský omezit.
• Stmívání je bez blikání při nízkém otevření, bzučení stmívače či žhnutí žárovky po vypnutí.
• Vlastní spotřeba byla snížena na minimum. Stmívání libovolné zátěže je možné již od 0 Watt.
• Umožňují více funkcí

Podívejte se, co vše umí a jak se zapojí nový RF SMART stmívač - video ZDE

Na náhled videa se můžete podívat zde.

Analogové aktory

• RF Analogové aktory 0/10 VDC, napájení 230 VAC (CAAE-01/01)
• RF Analogové aktory 1-10 VDC, napájení 230 VAC (CAAE-01/02)

{galerie labels=filename}funkce/saan{/galerie}

Analogové spínací aktory se využívají k řízení směšovacích ventilů, k řízení vzduchotechniky, kotlů, RGB regulátorů pro LED, stmívačů, měničů a podobně. Řízení se provádí řídícím napětím 0 - 10V nebo 1 - 10V.
