Technické informace

Napájení zařízení Controller CB02 – LAN, Controller CB02 – LAN + RF

  • Jmenovitý rozsah napětí 12 – 24 V
  • Druh proudu AC / DC
  • Jmenovitý kmitočet 50 – 60 Hz
  • Jmenovitý příkon 2 W
  • Stupeň ochrany IP30
    • Controller CB02 lze napájet stejnosměrným, nebo střídavým napětím 12 – 24 V.(Power Supply 12-24V AC/DC). Druhý pomocný konektor 0V je pro účely spojení nulového potenciálu.

Napájení

Označení konektoru napájení

    • Další možností napájení je aktivní POE IEEE802.3af (2003). Maximální povolené hodnoty na vstupu do POE je 37 – 57 V DC.

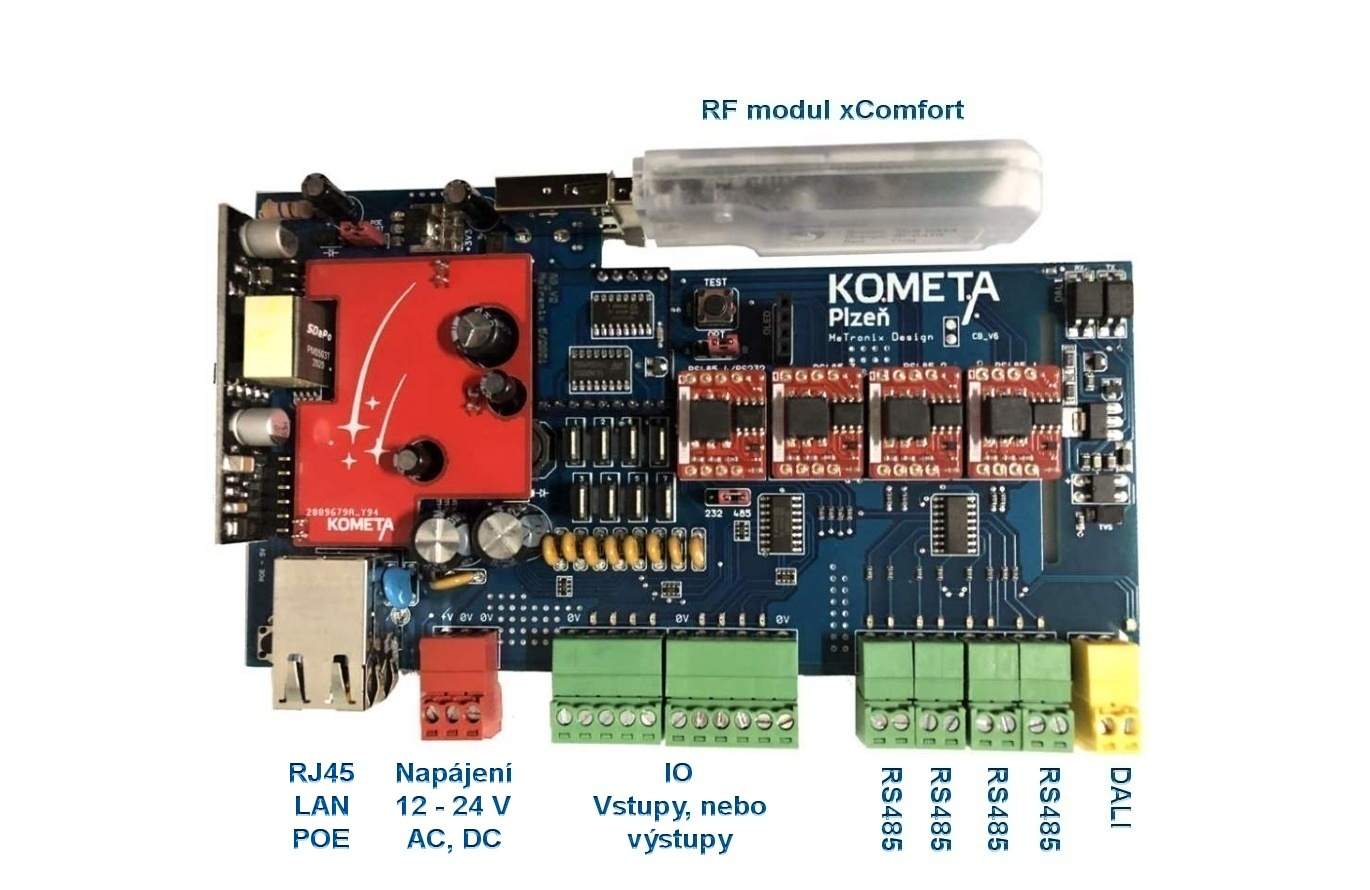

Rozhraní (interface) Vstupy / Výstupy

  • RJ45 konektor, 8pin, LAN, POE IEEE802.3af (2003), 37 – 57 V DC
    • Protokol MODBUS TCP, SONOS, Trh spotové energie OTE
  • RS485
    • RS485 maximální zatížení do 32 zařízení na jednu linku
    • textRS232 volitelné (místo jednoho, nebo více výstupu RS485 na požadavek)
    • RS485, RS232 indikace TX, RX zelená / červená LED
    • Protokol MODBUS RTU
    • BaudRate – rychlost 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 kbs (další podporu lze vyžádat)
    • Protokol DMX512 Rychlost DMX512 250 000 kbs
  • 8x digitální vstup / výstup (I/O) 8 logických vstupů / výstupů s indikací červenou LED
  • DALI
    • DALI ochrana ESD, isolační napětí 1500 V
    • DALI indikace zelená / červená LED
  • PWR
    • Napájení stejnosměrným, nebo střídavým napětím 12 – 24 V
    • Druhý pomocný konektor 0V je pro účely spojení nulového potenciálu.

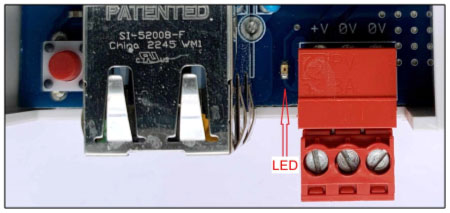

Označení tlačítka RESET, konektoru napájení POE a LED funkčnosti

Reset POE LED

Tačítko RESET umístěné vedle LAN konektoru

  • Při krátkém stisku tlačítka RESET dojde k restartování Controlleru CB02
  • Při stisku tlačítka RESET na dobu delší jak 5 s a kratší jak 10 s dojde k nastavení továrních hodnot síťového připojení. Controller CB02 se na staví na AUTO DHCP a port se nastaví na hodnotu HTTP 80.
  • Při stisku tlačítka RESET na dobu delší jak 10 s dojde ke kompletnímu nastavení Controlleru CB02 do výrobních hodnot a spolu s defaultním nastavením sítě a portu se vymažou všechny definované záznamy na záložce „Main“. Aktivované licence zůstanou nadále platné.

Stav resetu je indikován rozsvícením všech LED diod.

Digitální I/O vstupy - výstupy zařízení Controller CB02 – LAN, Controller CB02 – LAN + RF

  • Controller CB02 má k dispozici 8 digitálních I/O konfigurovatelných vstupů, nebo výstupů. Tyto vstupy, nebo výstupy a jejich případné pořadí a funkce se programují ve webovém rozhraní Controlleru CB02. U každé z těchto 8 linek určujete ve webovém rozhraní zda je to vstup, nebo výstup.
  • Jednotlivé vstupy, nebo výstupy 1 – 8 jsou zapojeny proti svorce 0V.

Vstupy: Vstupy se aktivují napětím 10 – 24 V DC. Pokud je RF Controller napájen stejnosměrným napětím 12 – 24 V, toto napětí lze využít i ke spínání vstupů.

Výstupy: Výstupy aktivují spojení s potenciálem 0V, mohou být zatíženy maximálním proudem 250 mA. Každý takto nakonfigurovaný výstup je chráněn tepelnou vratnou pojistkou.

Funkčnost každého vstupu a výstupu vzniká až po jeho nakonfigurování a je indikována červenou LED diodou.

Označení rozhraní DIGITAL I/O

Označení rozhraní DIGITAL I/O



Doporučené zapojení

Doporučené zapojení

Připojení relé, nebo stykače na výstup Controlleru CB02: Důležité - Paralelně k cívce relé, která má být ovládaná, nebo paralelně ke stykači musí být zapojena antiparalelně dioda 1N400X !
