Rozhraní MODBUS (interface) TCP/IP zařízení Controller CB02 – LAN, Controller CB02 – LAN + RF
- Controller CB02 má k dispozici jednu konfigurovatelnou linku LAN s konektorem RJ45. Linka umožňuje komunikaci protokolem MODBUS TCP. Linka také slouží k LAN spojení s RF Smart Managerem a v současné době se pracuje na integraci s xComfort Bridge.
- Jedná se o jednodušší způsob spojení pomocí LAN sítě. Toto spojení je však závislé na celkovém stavu sítě a případná porucha sítě vyřadí komunikaci z provozu
- Podmínkou je, že integrované zařízení taktéž disponuje možností komunikace protokolem MODBUS TCP/IP
Rozhraní MODBUS (interface) RS485 (RS232) zařízení Controller CB02 – LAN, Controller CB02 – LAN + RF

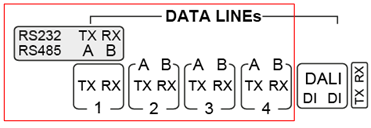

- Controller CB02 má k dispozici 4 konfigurovatelné linky RS485. Na vyžádání lze každou jednotlivou linku RS485 nahradit modulem pro linku RS232.
- Jedná se o spolehlivou komunikaci, která je zajištěna samostatnou linkou.
- Podmínkou je, že integrované zařízení taktéž disponuje možností komunikace MODBUS linkou RS485.
- Každá linka má ochranu ESD.
- Každou linku lze zatížit maximálně 32 zařízeními.
- Každá linka má k dispozici konfigurovatelný protokol MODBUS RTU a protokol DMX512.
- Každá linka protokolu MODBUS RTU disponuje konfigurovatelnou rychlostí 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 kbs. Podporu dalších rychlostí lze na požádání doplnit.
- Každá linka disponuje rychlostí 25000 kbs v případě protokolu DMX512.
- Každá linka disponuje indikací komunikace TX, RX zelená / červená LED.
Požadavky na linku RS485

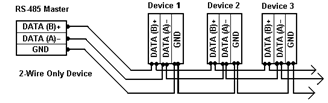

Každá linka musí splňovat specifikaci dle standardu sériové komunikace EIA. Je doporučován kroucený tří žilový kabel - drát s doporučenou tloušťkou žil 0,35 – 0,80 mm (https://cs.wikipedia.org/wiki/RS-485). Topologii sítě RS485 je nutno vytvářet jako sběrnici od Controlleru CB02 k zařízení A, dále pak k zařízení B, C, D…. (To znamená od bodu k bodu, je nepřípustné zapojovat zařízení do hvězdy, trojúhelníku a pod. ) Dvě kroucené žíly se použití pro linku A a B (TX a RX) třetí žíla se použije k propojení nulového potenciálu GND a stínění se připojí jen k jednomu konci - kostře nejvzdálenějšího zařízení. U posledního zařízení na lince se mezi vodič A a B (TX a RX) zapojuje zakončovací odpor - terminátor 120 Ω.
